Solarmodule in Reihe schalten: Effiziente Steigerung der Spannung im PV-System

Bei der Nutzung von Solarenergie stellt die Reihenschaltung von Solarmodulen eine gängige Methode dar, um die gewünschte Betriebsspannung von Photovoltaik-Systemen zu erreichen.

Dabei werden jeweils Plus-Kabel mit Minus-Kabeln verbunden. Unsere Erfahrung zeigt, dass durch die serielle Verbindung mehrerer Solarmodule die Spannung der Anlage addiert wird, während der Strom konstant bleibt.

Diese Technik ist besonders nützlich in Anwendungen, wo höhere Spannungen für Wechselrichter oder Laderegler erforderlich sind.

Vorteile und Nachteile der Reihenschaltung im Überblick

Reihenschaltungen von Solarmodulen zeichnen sich durch ihre Effizienz bei der Spannungserzeugung aus.

Wir erkennen, dass dabei die Spannungen der einzelnen Module addiert werden, was zu einer höheren Gesamtspannung führt.

Dadurch können dünnere Kabel verwendet werden, welches zu einer Reduzierung der Materialkosten und dem Aufwand für die Installation führt.

Ein weiterer Vorteil ist die Minimalisierung von Serienwiderstandsverlusten, welche in einer parallelen Schaltung deutlicher zu Tage treten können.

Jedoch ist die Reihenschaltung anfälliger für Leistungsverluste bei partieller Verschattung einzelner Module.

Verschattung eines Moduls bewirkt, dass die Leistung der gesamten Reihe merklich gedrosselt wird.

Zudem erhöht sich das Risiko für das Entstehen von Hot-Spots, die bei einer gleichmäßigen Verteilung der Sonneneinstrahlung weniger wahrscheinlich sind.

Nachteile wie diese erfordern zusätzliche Überlegungen bei der Planung und möglicherweise den Einsatz von Bypass-Dioden zur Minderung der negativen Effekte.

Vorteile	Nachteile
Erhöhung der Gesamtspannung	Anfälligkeit für Verschattungseffekte
Kosteneinsparung durch dünnere Kabel	Risiko von Hot-Spots
Weniger Serienwiderstandsverluste	Leistungsverluste bei partieller Verschattung

Vorteile im Detail

Beim Schalten von Solarmodulen in Reihe genießen wir den Vorteil, dass die Spannung der Module summiert wird.

Stromstärke bleibt konstant, was es ermöglicht, dünnere und kostengünstigere Kabel zu verwenden. Die Verwendung von dickeren Kabeln ist bei einer Reihenschaltung nicht notwendig, da keine höhere Stromstärke übertragen werden muss.

Aufgrund der höheren Spannungen sind die Energieverluste geringer. Dies ist besonders nützlich bei längeren Kabelwegen zwischen den Solarmodulen und dem Wechselrichter.

Ein weiterer Vorteil ist, dass die Reihenschaltung eine einfache Überwachung und Wartung der Solaranlage ermöglicht. Jede Unterbrechung im Stromkreis kann schnell identifiziert werden, was die Fehlersuche vereinfacht.

Außerdem kann durch die Reihenschaltung die Leistungsfähigkeit der gesamten Solarmodulreihe verbessert werden. Solange die Module ähnlich ausgelegt sind und unter ähnlichen Bedingungen arbeiten, lässt sich so der Gesamtertrag erhöhen.

Die Effizienz der Energieumwandlung in Wechselrichtern ist bei höheren Spannungen besser, was bedeutet, dass wir durch die Reihenschaltung eine effizientere Energieumwandlung erzielen können.

Nachteile im Detail

Beim Verbinden von Solarmodulen in Reihe sollten wir die potenziellen Nachteile nicht außer Acht lassen. Vor allem sticht der Leistungsverlust hervor, der durch Verschattung entstehen kann.

Verschattung: Bei der Reihenschaltung beeinträchtigt bereits die teilweise Verschattung eines einzigen Moduls die Leistung der gesamten Reihe.

Spannungsverlust: Im Falle einer Verschmutzung oder Verschattung reduziert sich die Spannung, was zu einer verminderten Effizienz des gesamten Systems führt.

Toleranzen: Unterschiedliche Leistungstoleranzen der Module können sich in einer Reihenschaltung negativer auswirken als bei einer Parallelschaltung.

• Reparaturen und Ausfälle: Sollte ein Modul ausfallen, kann das den Betrieb der gesamten Solarmodulreihe beeinträchtigen und somit den Austausch komplexer gestalten.

Wechselrichter-Kompatibilität: Nicht jeder Wechselrichter kann mit den hohen Spannungen umgehen, die durch eine Reihenschaltung entstehen können. Hier ist Sorgfalt bei der Auswahl des entsprechenden Geräts geboten.

Wann können wir ein Solarmodul in Reihe schalten?

Bei der Installation einer Photovoltaikanlage treffen wir die Entscheidung, Solarmodule in Reihe zu schalten, hauptsächlich aus Gründen der Effizienz und Kompatibilität mit unserem System. Die Reihenschaltung ist dann empfehlenswert, wenn wir eine höhere Spannung bei gleichbleibendem Strom erreichen möchten.

Die Reihenschaltung von Solarmodulen eignet sich besonders für uns, wenn die Kapazität des Solarwechselrichters eine höhere DC-Eingangsspannung vertragen kann. Dies ist oft der Fall, wenn wir eine kleinere Anzahl von Wechselrichtern verwenden wollen, um Kosten und Komplexität zu reduzieren.

Wenn die Länge der Kabelverbindungen zwischen den Modulen und dem Wechselrichter erheblich ist, kann die Reihenschaltung vorteilhaft sein, um Leitungsverluste zu minimieren. Dies führt dazu, dass wir eine dickere Kabeldimensionierung vermeiden können, was wiederum Kosten spart.

Zudem wählen wir die Reihenschaltung, wenn auf den dafür vorgesehenen Flächen nur eine begrenzte Anzahl an Modulen installiert werden kann. Diese Schaltungsart gewährleistet, dass wir trotz räumlicher Beschränkungen eine adäquate Spannung für unser System generieren können.

Es ist allerdings wesentlich, dass alle in Reihe geschalteten Module gleiche oder sehr ähnliche elektrische Eigenschaften aufweisen, damit wir eine gleichmäßige Leistungserzeugung sicherstellen und Mismatch-Verluste vermeiden können. Wir achten darauf, dass die Module desselben Typs und idealerweise desselben Herstellers sind, um bestmögliche Ergebnisse zu erzielen.

Wie viele Solarmodule können maximal in einer Reihe geschaltet werden?

Beim Schalten von Solarmodulen in einer Reihe ist es entscheidend, die technischen Spezifikationen zu beachten.

Wir empfehlen dringend, sich an die Herstellerangaben zur maximalen Spannung und dem maximalen Strom zu halten.

Je nach Modell und Hersteller variiert die maximale Anzahl an Modulen, die ohne Gefahr in Reihe geschaltet werden können.

Im Allgemeinen begrenzt die maximale Systemspannung, die vom Wechselrichter unterstützt wird, die Anzahl der Module in einer Reihenschaltung.

Zu viele Module in einer Reihe können zu einer Überspannung führen, die nicht nur die Anlagenkomponenten beschädigen kann, sondern auch ein Sicherheitsrisiko darstellt.

Für eine präzise Planung sollten die Gesamtspannung aller in Reihe geschalteten Module berechnet und die Werte mit den zulässigen Grenzen des Wechselrichters abgeglichen werden.

Die Leistung der einzelnen Module spielt ebenfalls eine Rolle, da sie den dabei fließenden Strom beeinflussen kann.

Es ist wichtig, sowohl maximale Leistung als auch Effizienz im Auge zu behalten, um eine sichere und effektive Anlagenkonfiguration zu gewährleisten.

Anleitung: Wie können wir Solarmodule in einer Reihe schalten?

Beim Schalten von Solarmodulen in Reihe ist es wichtig, dass alle Module die gleiche Spannung und Stromstärke aufweisen. Dadurch wird die Effizienz maximiert.

Bevor wir mit den Elektroarbeiten beginnen, legen wir unsere Sicherheitsausrüstung an. Diese umfasst Arbeitshandschuhe und eine Schutzbrille.

Als Nächstes verbinden wir die positive Klemme des ersten Moduls mit der negativen Klemme des nächsten Moduls.

Diese Methode setzen wir für die gesamte Reihe fort. Dabei beachten wir, dass die Spannungen sich addieren, während die Stromstärke gleich bleibt.

Zusammenfassend sieht unser Schritt-für-Schritt-Prozess folgendermaßen aus:

1. Vorbereitung
   • Überprüfung der Modulspezifikationen
   • Anlegung der Sicherheitsausrüstung
2. Verbinden
   • Verbindung der positiven Klemme des ersten Moduls mit der negativen Klemme des nächsten
3. Kontrolle
   • Sicherstellung, dass die gesamte Reihe korrekt verbunden ist
4. Abschluss
   • Durchführung eines finalen Sicherheitschecks

Durch die Reihenschaltung erhöht sich die Gesamtspannung der Photovoltaikanlage, was für Systeme mit höheren Spannungsanforderungen vorteilhaft ist.

Bei solchen Installationen ist es wichtig, stets einen Fachexperten zu konsultieren.

Fazit und unserer Empfehlungen

Beim Schalten von Solarmodulen in Reihe ist die richtige Auslegung essentiell.

Wir empfehlen die Reihenschaltung, wenn eine höhere Systemspannung gewünscht ist.

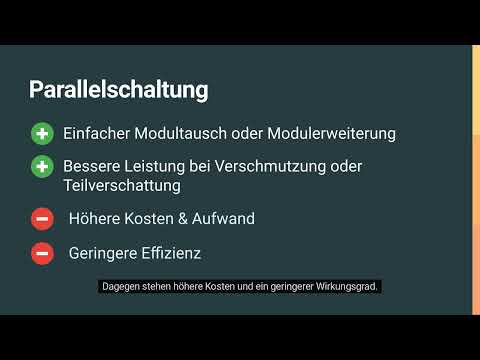

Die parallele Verschaltung sollte in Betracht gezogen werden, um den Einfluss von Verschattungen zu minimieren.

Eine Kombination aus beiden Methoden kann in manchen Fällen sinnvoll sein, um die Vorteile beider Schaltungen optimal zu nutzen.

Wir raten, alle relevanten Faktoren wie Spannung, Stromstärke und die spezifischen Gegebenheiten am Installationsort zu berücksichtigen.

Es ist wichtig, einen erfahrenen Fachmann zu konsultieren. So stellen Sie eine optimale Planung und Installation sicher.

Dies gewährleistet die maximale Effizienz und Langlebigkeit Ihrer Photovoltaikanlage.
